您當前位置: 產品中心 蝶閥 消防信號蝶閥

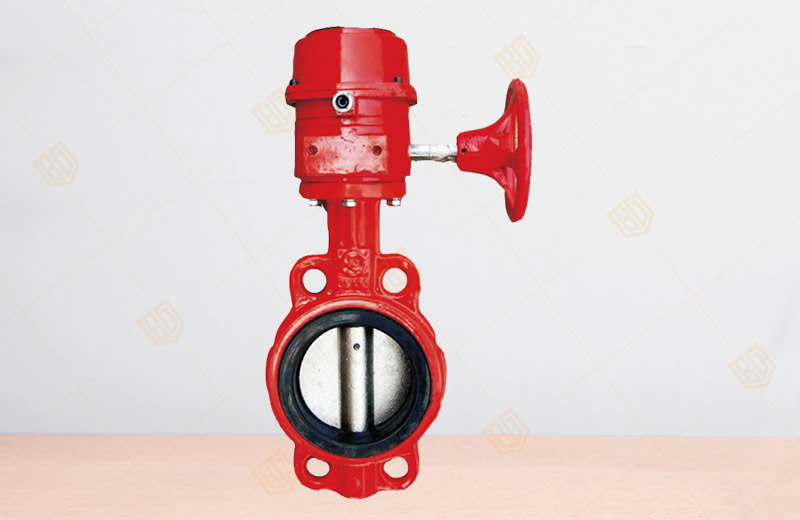

XD371X消防信號蝶閥

產品概況

產品型號：XD371X
公稱壓力：PN1.0~2.5Mpa
公稱通徑：DN50~350mm
工作溫度：-10℃-80℃
適用介質：水、油、氣
設計標準：GB/T12238-2008
結構長度：GB/T12221-2005
連接標準：JB/T 79.1-1994
壓力試驗：GB/T13927-2008

XD371X消防信號蝶閥產品詳情

XD371X消防信號蝶閥基本信息

       百鋼閥門集團生產銷售的XD371X消防專用信號蝶閥是引進國外技術而自行開發的中線型蝶閥，BWSX中線型對夾消防專用信號蝶閥具有結構簡單、密封可靠、開啟輕便、壽命長、維護方便等優點。故被廣泛的應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。

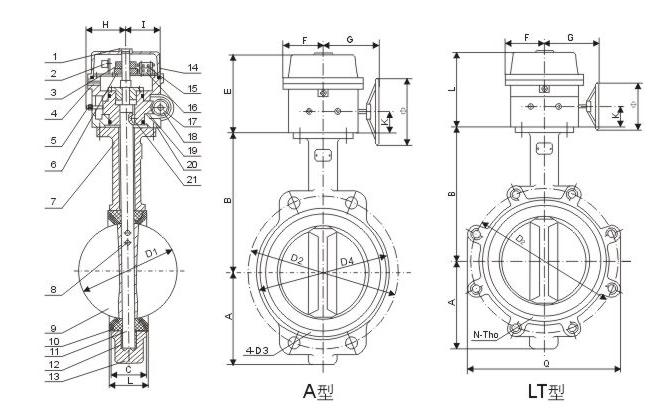

XD371X消防信號蝶閥主要零件：

序號
零件名稱
材質
序號
零件名稱
材質
1
閥體
球鐵、鑄鋼
7
密封圈
NBR.EPDM
2
閥軸
SUS410/SUS316
8
圓墊片
SUS316/黃銅
3
蝶板
球鐵噴塑、不銹鋼
9
對開環
SUS316/黃銅
4
閥座
EPDM，PTEE
10
擋圈
彈簧鋼
6
襯套
青銅、聚四氟乙烯




XD371X消防信號蝶閥主要外形尺寸及重量（PN1.0/1.6MPa）


DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 重量WT（kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-.67 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-.67 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的XD371X消防信號蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
