您當前位置: 產品中心 蝶閥 雙向壓蝶閥

SD363H/Y/F雙向壓蝶閥

產品概況

產品型號：SD363H/Y/F
公稱通徑：DN100～1200mm、NPS4"～48"
公稱壓力：150Lb磅級/PN25
適用溫度：碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質：水、蒸汽、熱水、油品
驅動形式：蝸輪傳動、電動、氣動、液動
焊接標準：GB12224、ANSI B16、25、DIN2559

SD363H/Y/F雙向壓蝶閥產品詳情

一、SD363H雙向壓蝶閥產品概述

       百鋼閥門集團生產銷售的SD363H/Y/F雙向壓蝶閥我公司引進能夠國外技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于治金   、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，產品符合GB/T13927-92閥門壓力試驗標準。


二、SD363H雙向壓蝶閥產品特點

１、采用三偏心蝶閥，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。

２、由于采用焊接結構，使閥門與管道平面達到零泄漏。

３、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。


三、SD363H雙向壓蝶閥主要技術參數

公稱通徑DN（mm) DN100～1200mm、NPS4"～48"
公稱壓力PN（Mpa) 強度試驗(1.5×PN)密封試驗(1.1×PN)
適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質 水、蒸汽、熱水、油品
驅動方式 蝸輪傳動、電動、氣動、液動
壓力等級 ANSI 150Lb磅級/PN25
焊接標準 GB12224、ANSI B16、25、DIN2559


 SD363H雙向壓蝶閥主要零部件材料

零件名稱 材料
閥體 碳鋼、不銹鋼、鉻鋁鋼
蝶板 碳鋼、合金鋼、不銹鋼
閥座 3不銹鋼、鈷基硬質合金
軸套 不銹鋼
閥桿 不銹鋼、特殊材料
填料 柔性石墨

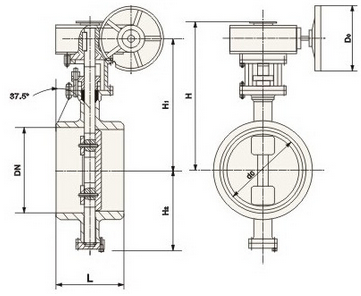

SD363H/Y/F雙向壓蝶閥連接尺寸


公稱通經 主要尺寸 公稱通經 主要尺寸
in DN(mm) L H1 H in DN(mm) L H1 H
4 100 190 270 370 18 450 330 535 820
5 125 200 295 390 20 500 350 560 900
6 150 210 308 416 24 600 390 630 980
8 200 230 370 530 28 700 430 670 1100
10 250 250 450 580 32 800 470 800 1300
12 300 270 465 630 36 900 510 850 1370
14 350 290 475 595 40 1000 550 880 1480
16 400 310 505 755 48 1200 630 1000 1690


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SD363H/Y/F雙向壓蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
