您當前位置: 產品中心 蝶閥 對夾式金屬硬密封蝶閥

D373W/H對夾式金屬硬密封蝶閥

產品概況

產品型號：D373W/H
公稱通徑：DN50~1200mm
公稱壓力：PN0.6~10.0MPa
適用溫度：≤400℃
適用介質：水、油、氣、醋酸類、硝酸類等其他介質
閥體材質：WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金
驅動方式：蝸輪傳動、電動、氣動、液動
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598

D373W/H對夾式金屬硬密封蝶閥產品詳情

D373W/H對夾式金屬硬密封蝶閥產品用途

       百鋼閥門集團生產銷售的D373W/H對夾式金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。


D373W/H對夾式金屬硬密封蝶閥產品特點

1、對夾金屬多層次密封蝶閥對夾連接結構簡單，方便安裝與拆卸，重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

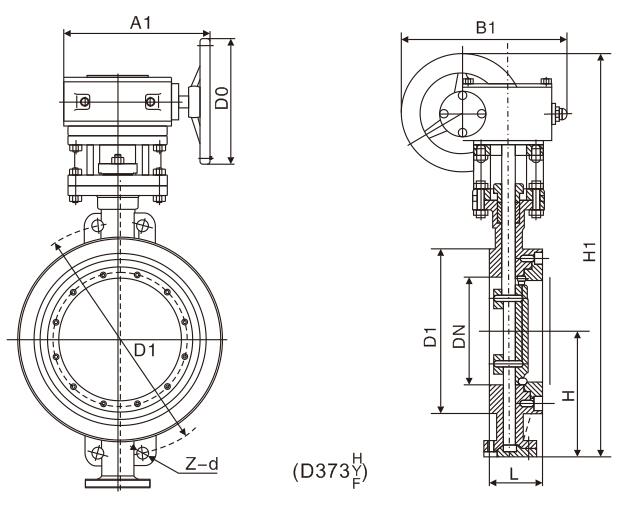

D373W/H對夾式金屬硬密封蝶閥外形尺寸


PN（6、10）MPa

公稱
通徑
DN

外形尺寸

連接尺寸

L

H

D73H/D373H/D673H/D973H

PN0.6MPa

PN1.0MPa

H1 A1 B1 D1  Z-d  D1  Z-d
50 43 112 350 180 200 110 4-14 125 4-18
65 46 115 370 180 200 130 4-14 145 4-18
80 64 120 380 180 200 150 4-18 160 8-18
100 64 138 420 180 200 170 8-18 180 8-18
125 70 164 460 180 200 200 8-18 210 8-18
150 76 175 555 270 280 225 8-18 240 8-22
200 89 208 605 270 280 280 12-18 295 8-22
250 114 243 680 270 280 335 12-22 350 12-22
300 114 283 800 380 420 395 12-22 400 12-22
350 127 310 835 380 420 445 16-22 460 16-22
400 140 340 915 450 470 495 16-22 515 16-26
450 152 380 960 480 490 550 16-22 565 20-26
500 152 410 1020 480 490 600 20-22 620 20-26
600 178 470 1225 480 490 705 20-26 725 20-30
700 229 550 1355 640 660 810 24-26 840 24-30
800 241 640 1470 640 660 902 24-30 950 24-33
900 241 710 1545 750 860 1020 24-30 1050 28-33
1000 300 770 1795 850 900 1120 28-30 1160 28-36
1200 360 890 1965 850 900 1340 32-33 1380 32-39


PN（16、25）MPa

公稱
通徑
DN

外形尺寸

連接尺寸

L

H

D73H/D373H/D673H/D973H

PN1.6MPa

PN2.5MPa

H1 A1 B1 D1  Z-d  D1  Z-d
50 43 112 350 180 200 125 4-18 125 4-18
65 46 115 370 180 200 145 4-18 145 8-18
80 49 120 380 180 200 160 8-18 160 8-18
100 56 138 420 180 200 180 8-18 190 8-22
125 64 164 460 180 200 210 8-18 220 8-26
150 70 175 555 270 280 240 8-22 250 8-26
200 71 208 605 270 280 295 12-22 310 12-26
250 76 243 680 270 280 335 12-26 370 12-30
300 83 283 825 380 420 410 12-26 430 16-30
350 92 310 900 380 420 470 16-26 490 16-33
400 102 340 980 450 470 525 16-30 550 16-36
450 114 380 1030 480 490 585 20-30 600 20-36
500 127 410 1105 480 490 650 20-33 660 20-36
600 154 470 1310 480 490 770 20-36 770 20-39
700 165 550 1435 640 660 840 24-36 875 24-42
800 190 640 1605 640 660 950 24-39 990 24-48
900 203 710 1745 750 860 1050 28-39 1090 28-48
1000 216 770 1885 850 900 1170 28-42 1210 28-56
1200 254 890 2105 850 900 1390 32-48 1420 32-56


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D373W/H對夾式金屬硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
