您當前位置: 產品中心 蝶閥 鋁合金無銷手柄蝶閥

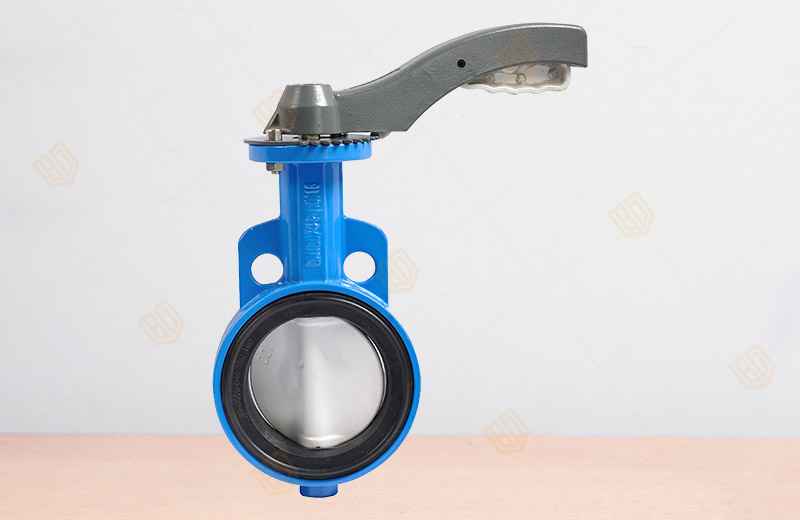

D71X鋁合金無銷手柄蝶閥

產品概況

產品型號：D71X
公稱通徑：DN50-800mm
公稱壓力：PN0.6~1.6MPa
適用溫度：≤80～120℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
主要材質：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999

D71X鋁合金無銷手柄蝶閥產品詳情

D71X鋁合金無銷手柄蝶閥產品說明

       百鋼閥門集團生產銷售的D71X鋁合金無銷手柄蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。


D71X鋁合金無銷手柄蝶閥-產品特點

1、設計新穎、結構合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

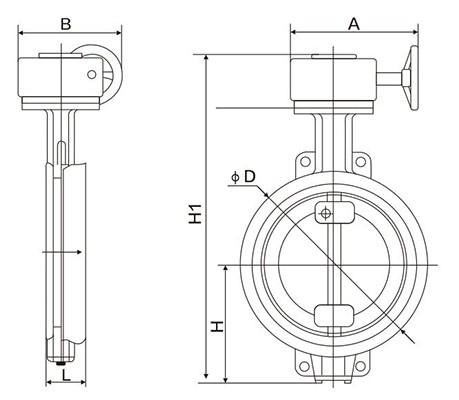

D71X鋁合金無銷手柄蝶閥外形尺寸


                DN(mm)                 A                 B                 C                 D1                 L                 n-Φ                 K                 E                 4-Φ1                 Φ2                 G                 重量WT（kg)
                50                 140                 80                 43                 125                 32                 4-19                 77                 57.15                 4-6.7                 12.6                 100                 3.34
                65                 152                 89                 46                 145                 32                 4-19                 77                 57.15                 4-.67                 12.6                 120                 3.94
                80                 159                 95                 46                 160                 32                 8-19                 77                 57.15                 4-.67                 12.6                 127                 4.05
                100                 178                 114                 52                 180                 32                 8-19                 92                 69.85                 4-10.3                 15.77                 156                 5.48
                125                 190                 127                 56                 210                 32                 8-19                 92                 69.85                 4-10.3                 18.92                 190                 7.66
                150                 203                 139                 56                 240                 32                 8-23                 92                 69.85                 4-10.3                 18.92                 212                 8.5
                200                 238                 175                 60                 295                 45                 8-23                 115                 88.9                 4-14.3                 22.1                 268                 25
                250                 268                 203                 68                 350                 45                 12-23                 115                 88.9                 4-14.3                 28.45                 325                 31.4
                300                 306                 242                 78                 400                 45                 12-23                 140                 107.95                 4-14.3                 31.6                 403                 45.9
                350                 368                 267                 78                 460                 45                 16-23                 140                 107.95                 4-14.3                 31.6                 436                 54


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D71X鋁合金無銷手柄蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
