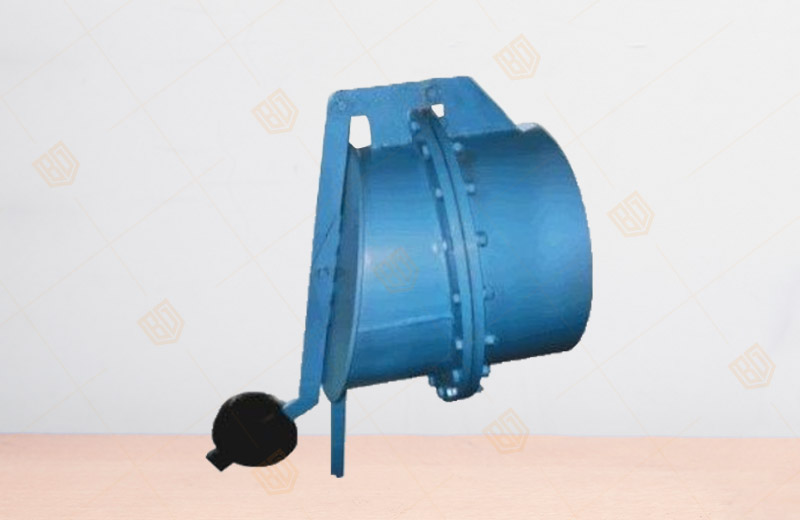

XB-42-1泄爆閥

產品概況

產品型號：XB-42-1
公稱通徑：DN300~1600mm
公稱壓力：≤0.1MPa
適用溫度：≤300℃
主要材料：碳鋼、鋁合金
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92

XB-42-1泄爆閥產品詳情

一、XB-42-1泄爆閥結構特點

       百鋼閥門集團生產銷售的XB-42-1泄爆閥由閥體、爆破膜、支持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂。瞬間泄壓，閥蓋彈起后在重力作用下復位。本閥在更換爆破膜時需要向上掀起閥體及夾持器。爆破膜由用戶根據工藝特性自備。


 二、XB-42-1泄爆閥主要技術參數

公稱通徑

DN(mm)

300~1600

適用于爆破計算壓力（絕）

PN(MPa)

0.1

強度試驗壓力

1.5

適用溫度

≤300℃

適用介質

壓縮易爆氣體


三、XB-42-1泄爆閥主要外形及連接尺寸表

DN D n-φd D1 b L L1 H 重量/kg
300 440 12-φ22 395 16 880 250 250 52
350 490 12-φ22 445 16 907 250 275 69
400 540 16-φ22 495 16 1010 250 300 77
450 595 16-φ22 550 16 1060 252 325 83
500 645 20-φ22 600 20 1180 300 370 112
600 755 20-φ26 705 20 1280 300 420 152
700 860 24-φ26 810 20 1390 300 470 193
800 975 24-φ30 920 20 1480 300 520 165
900 1075 24-φ30 1020 20 1590 350 600 335
1000 1175 28-φ30 1120 20 1680 350 650 375


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的XB-42-1泄爆閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
