您當前位置: 產品中心 冶金閥門 電動敞開式插板閥

KF941X電動敞開式插板閥

產品概況

產品型號：KF941X
公稱通徑：DN400~2800mm
公稱壓力：0.05～0.25MPa
適用溫度：200℃（硅橡膠）300℃（氟橡膠）
驅動方式：電動、液動、氣動、電液動
適用介質：空氣、加熱爐煤氣、高爐煤氣、轉爐煤氣、、煙氣等
閥體材質：碳鋼、橡膠、鉻鋼
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

KF941X電動敞開式插板閥產品詳情

KF941X電動敞開式插板閥結構特點及用途
       百鋼閥門集團生產銷售的KF941X電動敞開式插板閥為敞開式設計結構，具有重量輕，易維護（密封膠圈更換、電動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正常運行），閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態較為方便，具有封閉式的優勢，缺點是啟閉時有少量的煤氣外漏。本閥門在設計上吸收了國外插板閥浮動閥板技術；壓緊傳動機構采用齒圈、齒輪、梯形螺紋、絲桿副同步雙向壓緊。左、右旋梯形螺紋絲桿同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠板移動采用銷齒輪傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。
       本閥地面可配置防 爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設計距離10米以上。

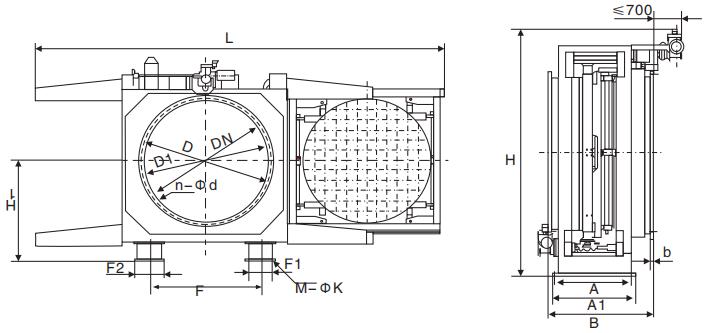

KF941X電動敞開式插板閥主要外形尺寸


DN D D1 B b n-d H H1 L A A1 F F1 F2 M-K 電動功率 質量
走板 夾板 PN0.05 PN0.10 PN0.15 PN0.25
400 540 495 600 18 16-22 1300 350 2210 600 680 500 160 220 4-23 1.1 1.5 880 960
450 595 550 600 18 16-22 1520 400 2400 600 680 500 160 220 4-23 1.1 1.5 980 1060
500 645 600 600 18 20-26 1600 450 2540 600 680 500 160 220 4-23 1.1 1.5 1050 1180
600 755 705 800 24 24-26 1750 500 2720 600 680 900 280 340 8-23 1.1 1.5 1150 1280
700 860 810 800 24 24-30 1884 720 2815 600 680 950 280 340 8-23 1.1 1.5 1210 1320
800 975 920 800 24 24-30 1970 800 3115 600 680 1045 280 340 8-23 1.5 1.5 1450 1600
900 1075 1020 800 24 24-30 2086 880 3640 600 680 1250 280 340 8-23 2.2 2.2 1840 2050
1000 1175 1120 800 24 28-30 2250 960 3940 820 910 1250 280 340 8-23 2.2 2.2 2180 2450
1200 1375 1320 1200 26 32-30 2837 1165 5930 1100 1180 1060 480 560 8-33 1.1 2.2 2600 2800
1400 1575 1520 1200 26 36-30 3057 1285 6530 1100 1220 1400 480 560 8-33 1.1 1.5 3250 3550
1600 1790 1730 1200 32 40-30 3257 1385 7130 1100 1180 1560 480 560 8-33 1.5 1.5 4350 4750
1800 1990 1930 1400 32 44-30 3400 1428 7730 1100 1180 1750 230 560 8-33 2.2 2.2 5100 5600
2000 2190 2130 1400 32 48-30 4010 1850 8400 1200 1280 1800 230 560 8-33 2.2 2.2 5760 6250
2200 2405 2340 1600 32 52-30 4110 1950 9050 1200 1280 1900 230 560 8-33 2.2 2.2 7050 7750
2400 2605 2540 1600 32 56-33 4365 2050 9600 1200 1280 2360 230 560 8-33 2.2 2.2 8250 9050
2600 2805 2740 1800 34 60-33 4375 2141 8567 1340 1410 2332 300 600 8-36 2.2 2.2 9700 10500
2800 2960 3030 1800 36 64-36 4554 2280 8925 1340 1410 2532 300 600 8-36 2.2 2.2 12000 13200


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KF941X電動敞開式插板閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
