您當前位置: 產品中心 冶金閥門 鑲銅鑄鐵圓閘門

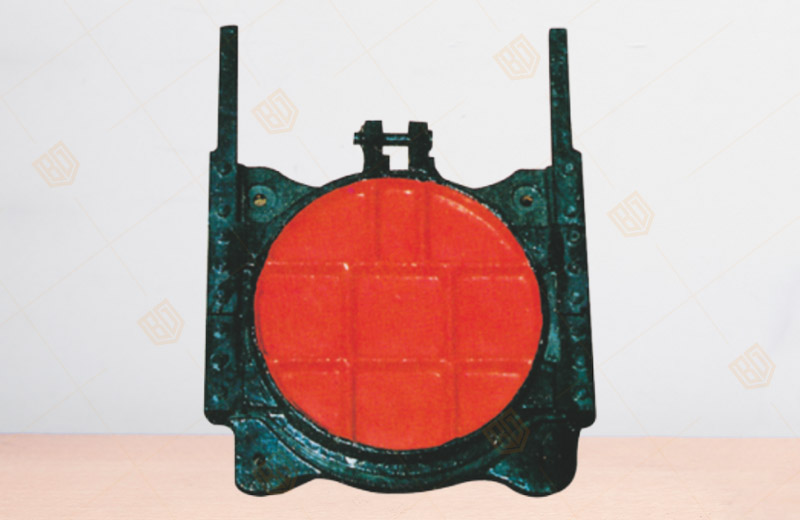

ZMY鑲銅鑄鐵圓閘門

產品概況

產品型號：ZMY
公稱通徑：DN300~1500mm
公稱壓力：≤0.1Mpa
工作環境：-20℃～120℃
工作介質：水與污水
主要材質：灰鑄鐵、球鐵、不銹鋼

ZMY鑲銅鑄鐵圓閘門產品詳情

一、ZMY鑲銅鑄鐵圓閘門產品概述：

       百鋼閥門集團生產銷售的ZMY鑄鐵鑲銅圓閘門又名鑄鐵圓閘門，圓閘門，而進行改進的一種給排水及污水處理的理想設備。圓閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管     道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作   或遠距離集中控制，還可與微機聯動控制。

二、ZMY鑄鐵鑲銅圓閘門 結構特點：

       ZMY鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格齊全，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。


三、ZMY鑄鐵鑲銅圓閘門主要零部件材質：

零部件名稱 材質 材質標準
閘板 灰鑄鐵、球鐵、不銹鋼 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
門框 灰鑄鐵、球鐵、不銹鋼
導軌 灰鑄鐵、球鐵、不銹鋼
密封面 銅、橡膠 GB1176-87 或GB12225-89
楔塊 銅、橡膠
傳動螺桿 不銹鋼 GB1220-84
吊塊螺母 鋁鐵青銅ZCuA110Fe3 GB1176-87
緊固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84


四、ZMY鑄鐵鑲銅圓閘門外形連接尺寸：

型號 通徑DN A A1 B B1 C D1 E H b φd 4-φd1
ZMY-300 300 407 300 150 75 200 320 44 562 20 16 4-φ22
ZMY-400 400 524 400 206 122 256 420 51 750 25 20 4-φ25
ZMY-500 500 644 500 236 135 312 520 60 870 25 20 4-φ25
ZMY-600 600 764 600 255 152 368 620 60 983 25 20 4-φ26
ZMY-700 700 884 700 280 158 430 724 74 1262 30 25 4-φ28
ZMY-800 800 984 800 280 158 478 824 74 1392 30 25 4-φ28
ZMY-900 900 1105 900 340 170 525 928 105 1750 30 25 4-φ32
ZMY-1000 1000 1205 1000 370 190 590 1030 110 1828 35 30 4-φ32
ZMY-1200 1200 1425 1200 405 220 695 1232 115 2182 35 30 4-φ32
ZMY-1500 1500 1766 1500 425 225 840 1536 115 2933 80 30 4-φ32


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZMY鑲銅鑄鐵圓閘門性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
