您當前位置: 產品中心 美標閥門 美標固定式球閥

Q341F/H/W/Y美標固定式球閥

產品概況

產品型號:Q341F/H/W/Y
公稱通徑:NPS2"~40"
公稱壓力:Class150~2500MPa
適用溫度:-196~350℃
適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質
驅動方式:手動、氣動、電動、液動等
設計制造:API 6 D
結構長度:ANSI BI6.10
連接法蘭:ANSI BI6.5
檢查和試驗:API STD.598

Q341F/H/W/Y美標固定式球閥產品詳情

一、Q341F/H/W/Y美標固定式球閥用途
       百鋼閥門集團生產銷售的Q341F/H/W/Y美標固定式球閥,系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。API美標鑄鋼固定球閥它的大樞軸結構保證在高壓下準確的球體中心位置,保證了閥門良好的操作性能;標準閥座采用彈簧結構,將閥座推向球體,API美標鑄鋼固定球閥保證了良好的進出口雙向密封性能;API美標鑄鋼固定球閥利用自帶的排放閥,閥體中腔可向外排放;樞軸采用防吹出保護結構,有效地防止泄漏;低磨擦系數的軸承,使得扭矩減少到較小,便于閥門啟閉;閥桿與閥體有效的接觸,使防靜電接地裝置性能優越等。具有性能優異,可靠性高,用途廣泛,價格合理等優點。

 二、Q341F/H/W/Y美標固定式球閥結構特點

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在閥門開啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開關 位置避免誤操作。手柄上有明顯地開和關標識。
 2、閥桿采用A182F(1Cr13)整體鍛造并調制處理,硬度達到HB220~250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。
 3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。
 4、根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全。
 5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式,DN200以下為固定球形式。
 6、球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所。

 三、Q341F/H/W/Y美標固定式球閥主要材料說明

閥體 閥桿 閥球 密封面 墊片 填料 工作溫度 適用介質
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本體材料

柔性石墨
       不銹鋼加柔性石墨
       08軟鋼
       F304 F316
柔性石墨
       編結石墨
-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、堿
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

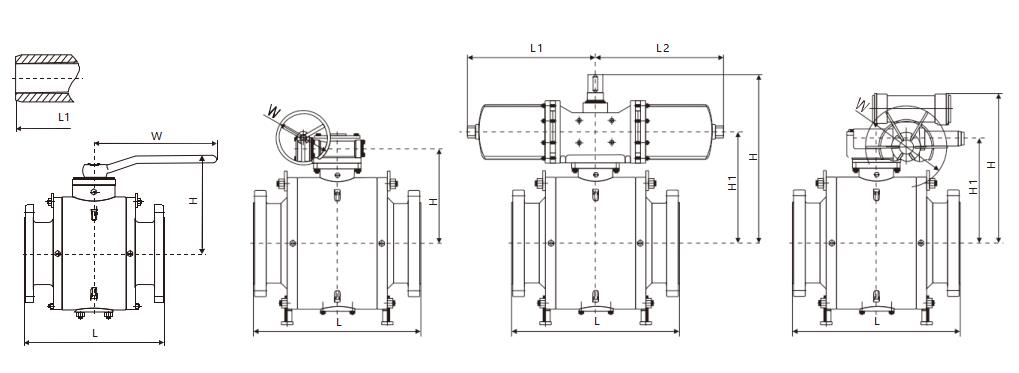

四、Q341F/H/W/Y美標固定式球閥主要外形尺寸


DN 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1753
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手動 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt
       (Kg)
12 16 22 35 58 74 205 322 460 576 864 1280 1600 3540 4500 5940 7540 9320
電動 H2 - - - - - 554 600 652 760 770 830 - 940 1020 1115 - - -
L1 - - - - - 235 235 235 259 400 400 - 410 410 410 - - -
氣動 H3 274 379 389 479 552 666 736 926 159 1127 1393 1468 1538 1370 1450 - - -
L2 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840 - - -


 五、Q341F/H/W/Y美標固定式球閥
Class 300Lb:

DN 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手動 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt
       (Kg)
15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300 7860 8684 10300
電動 H2 - - - - - 235 235 400 400 410 410 - 420 690 690 - - -
L1 - - - - - 74 350 350 420 420 400 - 400 410 650 - - -
氣動 H3 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 - - -
L2 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300 - - -


 六、API美標鑄鋼固定球閥 Class 400Lb:

DN 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 20" 24" 28"
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
BW 295 333 359 410 498 600 676 765 829 905 1060 1241 1410
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手動 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q341F/H/W/Y美標固定式球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
