您當前位置: 產品中心 球閥 鑄鋼固定球閥

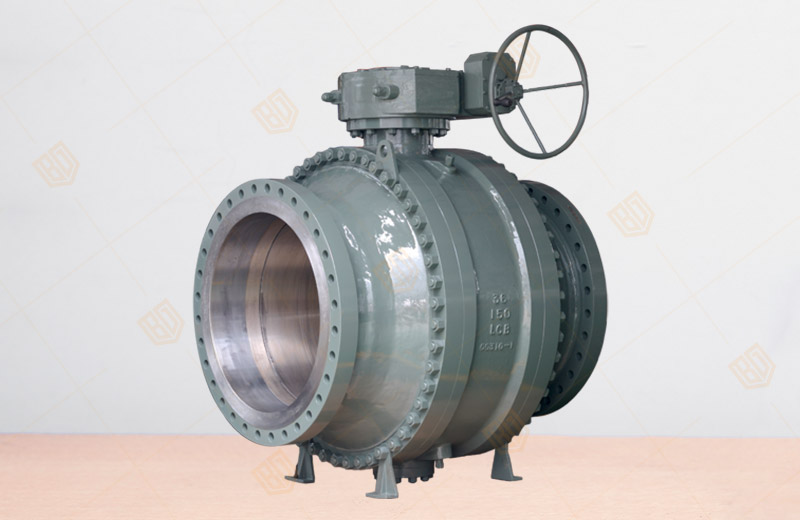

Q347F/W/H/Y鑄鋼固定球閥

產品概況

產品型號：Q347F/W/H/Y
公稱通徑：NPS1/2"～64"
公稱壓力：Class150~2500LB
適用溫度：-196～450℃
適用介質：水、氣、油品、天然氣和酸堿腐蝕介質
設計制造：API6D
結構長度：ANSI BI6.10
連接法蘭：ANSI BI6.5MSS-SP44
檢查和試驗：API STD.598

Q347F/W/H/Y鑄鋼固定球閥產品詳情

一、Q347F/W/H/Y鑄鋼固定球閥產品概述：
       百鋼閥門集團生產銷售的Q347F/W/H/Y鑄鋼固定球閥二片式結構，其中部螺紋連接，并以PTFE墊片密封；另一種是三片式結構，中部用螺栓栓結。根據所選的閥座與墊片/填料的材料不同，適應不同的工作溫度和介質。產品主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

二、Q347F/W/H/Y鑄鋼固定球閥主要材質：

零件名稱 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
閥體 /閥蓋 CF8 CF3 CF8M CF3M WCB
球體 F304 F304L F316 F316L 1Cr13
閥座 PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL
閥桿 F304 F304L F316 F316L 1Cr13
填料 /墊片 PTFE PTFE PTFE PTFE PTFE
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A191-8M A191-8M A191-8M A191-8M 45

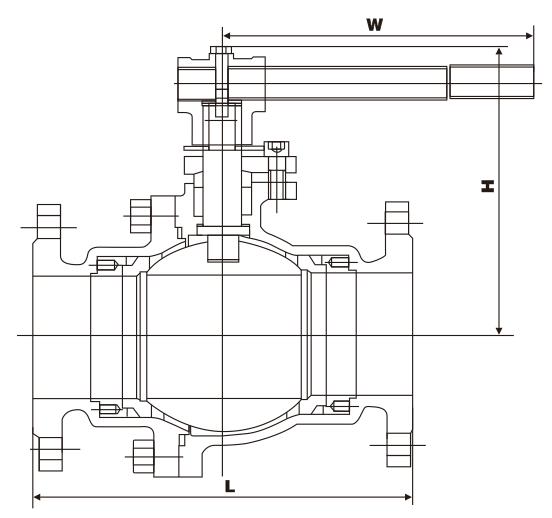

三、Q347F/W/H/Y鑄鋼固定球閥主要外形尺寸：


規格 尺寸 （mm）
inch mm L D D1 D2 b Z-φd H W
1/2″ 15 108 89 60.5 35 12 4-φ15 68 115
3/4″ 20 117 98 70 43 12 4-φ15 71 130
1″ 25 127 108 79.5 51 12 4-φ15 82 150
11/2″ 40 165 127 98.5 73 15 4-φ15 107 230
2″ 50 178 152 120.5 92 16 4-φ19 116 240
21/2″ 65 190 178 139.5 105 18 4-φ19 142 280
3″ 80 203 190 152.5 127 19 4-φ19 160 310
4″ 100 229 229 190.5 157 24 8-φ19 185 330
5″ 125 356 254 216 186 24 8-φ22 230 600
6″ 150 394 279 241.5 216 26 8-φ22 250 800
8″ 200 457 343 298.5 270 29 8-φ22 315 1000
10″ 250 533 406 362 324 31 12-φ25 350 1200
1/2″ 15 140 95 66.5 35 15 4-φ15 68 115
3/4″ 20 152 117 82.5 43 16 4-φ19 75 130
1″ 25 165 124 89 51 18 4-φ19 85 150
11/2″ 40 190 156 114.5 73 21 4-φ22 110 230
2″ 50 216 165 127 92 22 8-φ19 120 240
21/2″ 65 241 190 149 105 25 8-φ22 155 280
3″ 80 283 210 168.5 127 29 8-φ22 170 310
4″ 100 305 254 200 157 32 8-φ22 200 330
5″ 125 381 279 235 186 35 8-φ22 245 600
6″ 150 403 318 270 216 37 12-φ22 270 800
8″ 200 502 38l 330 270 41 12-φ2b 335 1000
10″ 250 568 445 387.5 324 48 16-φZ(yǔ)9 380 1200


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q347F/W/H/Y鑄鋼固定球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
