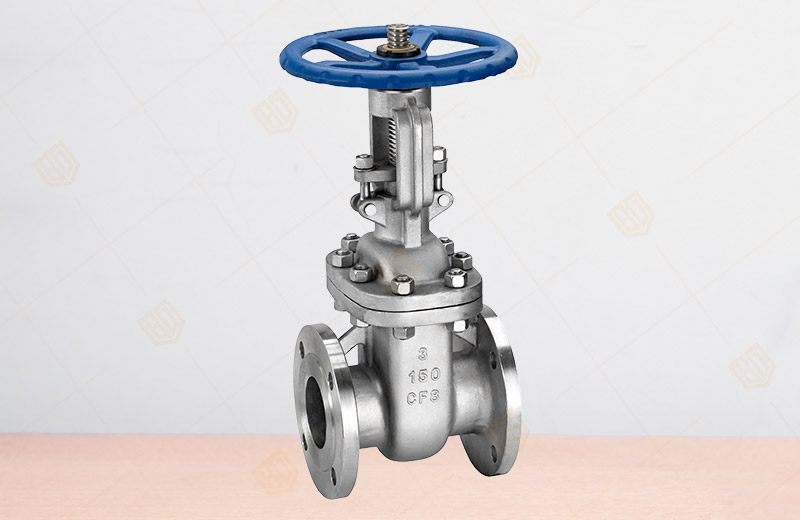

Z41W美標閘閥

產品概況

產品型號：Z41W
公稱通徑：NPS1/2"~24"
公稱壓力：Class150～900Lb
適用溫度：≤200℃～≤350℃
驅動方式：手動、傘齒輪傳動及電動等
適用介質：水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質
設計與制造：AP1 600
結構長度：ANS1B16.10
法蘭尺寸：ANS1B16.5a
對焊連接尺寸：ANS1B16.25
壓力溫度等級：ANS1B16.34
試驗與檢驗：AP1598

Z41W美標閘閥產品詳情

一、Z41W美標閘閥概述：

        百鋼閥門集團生產銷售的Z41W美標閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
 通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等


二、Z41W美標閘閥結構特點：

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
 ②結構設計緊湊合理，造型美觀。
 ③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
 ④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
 ⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。


三、Z41W美標閘閥主要零部件材質：

零件名稱 CF8 CF3 CF8M CF3M
閥體/閥蓋 CF8 CF3 CF8M CF3M
閘板 CF8 CF3 CF8M CF3M
閥桿 F304 F304L F316 F316L
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織
墊片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L
壓蓋 CF8 CF3 CF8M CF3M
填料壓環 304 304L 316
螺栓

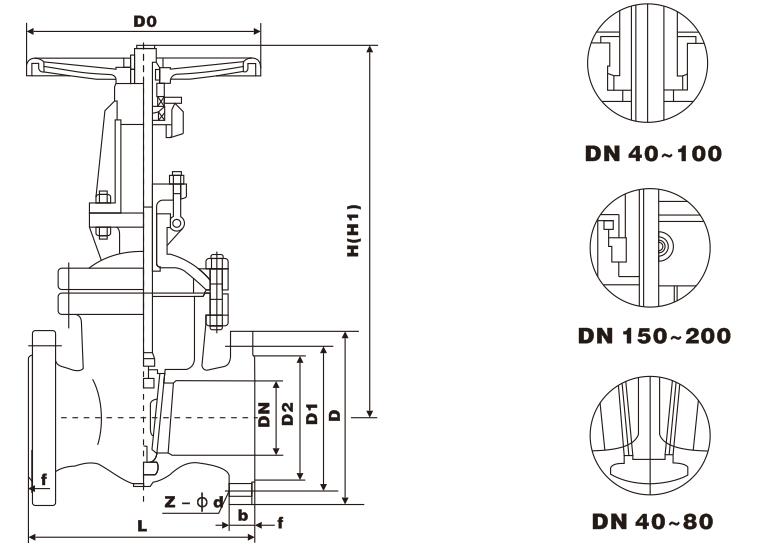

四、Z41W美標閘閥主要外形及連接尺寸：


型號

規格

尺寸

inch DN L D D1 D2 b z-Φd H D0

Z41W-150Lb

1/2" 15 108 89 60.5 35 12 4-Φ15 155 120
3/4" 20 117 98 70 43 12 4-Φ15 160 120
1" 25 127 108 79.5 51 12 4-Φ15 200 140
11/4" 32 140 117 89 64 13 4-Φ15 245 160
11/2" 40 165 127 98.5 73 15 4-Φ15 285 180
2" 50 178 152 120.5 92 16 4-Φ19 315 200
21/2" 65 190 178 139.5 105 18 4-Φ19 375 220
3" 80 203 190 152.5 127 19 4-Φ19 400 240
4" 100 229 229 190.5 157 24 8-Φ19 460 280
5" 125 254 254 216 186 24 8-Φ22 540 300
6" 150 267 279 241.5 216 26 8-Φ22 620 320
8" 200 292 343 298.5 270 29 8-Φ22 800 400
10" 250 330 406 362 324 31 12-Φ25 850 450
12" 300 356 483 432 381 32 12-Φ25 1000 500
14" 350 381 533 476 413 35 12-Φ29 1300 600
16" 400 406 597 540 470 37 16-Φ29 1400 600
18" 450 432 635 578 533 40 16-Φ32 1600 650
20" 500 457 698 635 584 43 20-Φ32 1850 650
24" 600 508 813 749.5 692 48 20-Φ35 2200 700


型號

規格

尺寸

inch DN L D D1 D2 b z-Φd H D0

Z41W-300Lb

1/2" 15 140 95 66.5 35 15 4-Φ15 155 120
3/4" 20 152 117 82.5 43 16 4-Φ19 160 120
1" 25 165 124 89 51 18 4-Φ19 200 140
11/4" 32 178 133 98.5 64 19 4-Φ19 250 160
11/2" 40 190 156 114.5 73 21 4-Φ22 290 180
2" 50 216 165 127 92 22 8-Φ19 330 220
21/2" 65 241 190 149 105 25 8-Φ22 385 250
3" 80 283 210 168.5 127 29 8-Φ22 410 280
4" 100 305 254 200 157 32 8-Φ22 480 300
5" 125 381 279 235 186 35 8-Φ22 630 350
6" 150 403 318 270 216 37 12-Φ22 690 350
8" 200 419 381 330 270 41 12-Φ25 830 450
10" 250 457 445 387.5 324 48 16-Φ29 1003 500
12" 300 502 521 451 381 51 16-Φ32 1137 600
14" 350 762 584 514.5 413 54 20-Φ32 1489 750
16" 400 838 648 571.5 470 57 20-Φ35 1581 800
18" 450 914 711 628.5 533 60 24-Φ35 2017 850
20" 500 991 775 686 584 64 24-Φ35 2228 900
24" 600 1143 914 813 692 70 24-Φ41 2650 950

Z41W-600Lb

1/2" 15 165 95 66.5 35 15 4-Φ15 155 120
3/4" 20 190 118 82.5 43 16 4-Φ19 160 120
1" 25 216 124 89 51 18 4-Φ19 200 140
11/4" 32 229 133 98.5 64 21 4-Φ19 250 160
11/2" 40 241 156 114.5 73 23 4-Φ22 290 180
2" 50 292 165 127 92 26 8-Φ19 350 250
21/2" 65 330 190 149 105 29 8-Φ22 430 250
3" 80 356 210 168 127 32 8-Φ22 470 300
4" 100 432 273 216 157 38 8-Φ25 570 350
5" 125 508 330 266.5 186 45 8-Φ29 700 400
6" 150 559 356 292 216 48 12-Φ29 750 500
8" 200 660 419 349 270 56 12-Φ32 830 600
10" 250 787 508 432 324 64 16-Φ35 1210 650
12" 300 838 559 489 381 67 20-Φ35 1350 700
14" 350 889 603 527 413 70 20-Φ38 1600 750
16" 400 991 686 603 470 77 20-Φ41 1800 800
18" 450 1092 743 654 533 83 20-Φ44 2110 900
20" 500 1194 813 724 584 89 24-Φ44 2350 950
24" 600 1397 940 838 692 102 24-Φ52 2900 1000


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z41W美標閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
