J41B暗桿氨用截止閥
產品概況
產品型號：J41B
公稱通徑：DN15～DN300
公稱壓力：PN16～PN25
適用介質：液、氣、氨、氮、氫
適用溫度： -10℃-150℃
閥體材質：鑄鐵、鑄鋼
驅動方式：手動、齒輪傳動、電動、氣動等
設計與制造：GB12235
結構長度：GB12221
法蘭尺寸：GB9113 JB79
壓力-溫度：GB9131
試驗-檢驗：GB/T13927 JB/T9092
一、J41B暗桿氨用截止閥結構特點及用途
1、中通法蘭為方形結構，閥桿采用間桿連接。
2、閥體密封面部位采用球凸狀，與閥腳以線吻合密封。
3、密封面采用巴氏合金，密封性能好，使用壽命長。
百鋼閥門集團生產銷售的J41B氨用截止閥經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。常用的減壓閥為氨用截止閥，簡稱氨用閥。
二、J41B暗桿氨用截止閥性能規范
|
公稱壓力PN（MPA） |
試驗壓力PS（MPa） |
適用介質 |
適用溫度（℃） |
|
|
2.5 |
3.8 |
氨氣、 |
巴氏合金 |
四氟 |
|
4.0 |
6.4 |
|||
三、J41B暗桿氨用截止閥主要尺寸及重量：
|
公稱通徑 |
尺 寸 |
|||||||||||
|
L |
D |
D1 |
D2 |
D4 |
b |
f |
f1 |
Z-φd |
關 |
開 |
D3 |
|
|
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
|
20 |
150 |
105 |
75 |
55 |
51 |
18 |
2 |
4 |
4-φ14 |
170 |
200 |
120 |
|
25 |
160 |
115 |
85 |
65 |
58 |
18 |
2 |
4 |
4-φ14 |
197 |
210 |
120 |
|
32 |
180 |
135 |
100 |
78 |
66 |
20 |
2 |
4 |
4-φ18 |
199 |
213 |
140 |
|
40 |
200 |
145 |
110 |
85 |
76 |
20 |
3 |
4 |
4-φ18 |
248 |
264 |
160 |
|
50 |
230 |
160 |
125 |
100 |
88 |
22 |
3 |
4 |
4-φ18 |
265 |
295 |
180 |
|
65 |
290 |
180 |
145 |
120 |
110 |
24 |
3 |
4 |
8-φ18 |
310 |
349 |
220 |
|
80 |
310 |
195 |
160 |
135 |
121 |
26 |
3 |
4 |
8-φ18 |
340 |
357 |
240 |
|
100 |
350 |
230 |
190 |
160 |
150 |
30 |
3 |
4.5 |
8-φ23 |
380 |
413 |
280 |
|
125 |
400 |
270 |
220 |
188 |
176 |
32 |
3 |
4.5 |
8-φ25 |
430 |
451 |
320 |
|
150 |
480 |
300 |
250 |
218 |
204 |
32 |
3 |
4.5 |
8-φ25 |
505 |
492 |
360 |
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4.5 |
12-φ25 |
550 |
806 |
400 |
|
250 |
650 |
425 |
370 |
335 |
31 |
36 |
3 |
4.5 |
12-φ30 |
730 |
880 |
450 |
|
300 |
750 |
485 |
430 |
390 |
364 |
40 |
3 |
4.5 |
16-φ30 |
- |
995 |
550 |

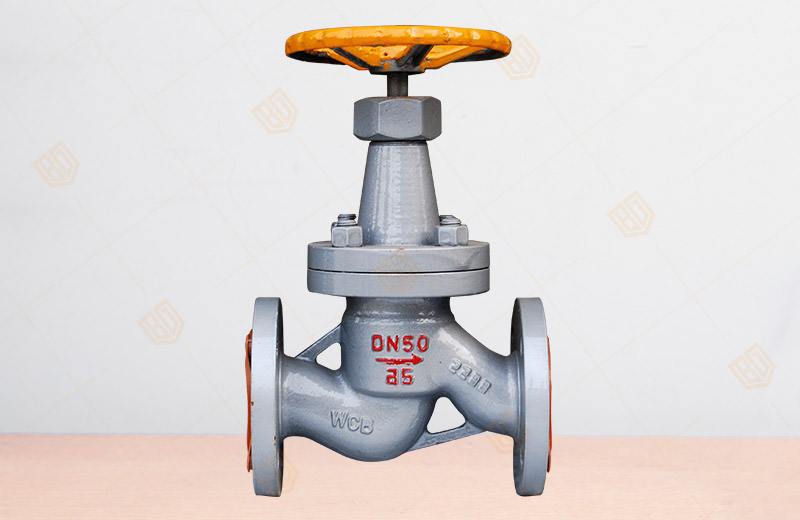

四、J41B暗桿氨用截止閥外觀及工作原理
氨氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
氨用截止閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。
五、J41B暗桿氨用截止閥使用方法
(1) 按使用要求的不同，氨氣減壓閥有許多規格。最高進口壓力大多為，最低進口壓力不小于出口壓力的2.5倍。出口壓力規格較多，一般為，最高出口壓力為。
(2) 安裝氨氣減壓閥時應確定其連接規格是否與使用系統的接頭相一致。氨用截止閥采用半球面連接，靠旋緊螺母使二者完全吻合。因此，在使用時應保持兩個半球面的光潔，以確保良好的氣密效果。安裝前可用高壓氣體吹除灰塵。必要時也可用聚四氟乙烯等材料作墊圈。
(3) 氨用截止閥應嚴禁接觸油脂，以免發生火警事故。
(4) 停止工作時，應將減壓閥中余氣放凈，然后擰松調節螺桿以免彈性元件長久受壓變形。
(5) 氨用截止閥應避免撞擊振動，不可與腐蝕性物質相接觸。
