您當前位置: 產品中心 截止閥 氧氣專用截止閥

YJ41W氧氣專用截止閥

產品概況

產品型號：YJ41W
公稱通徑：DN15~400mm
公稱壓力：PN1.6~4.0MPa
適用溫度：常溫
適用介質：氧氣
設計制造：GB12235-89
結構長度：GB12221-89
法蘭尺寸：B/G79-94
檢查和試驗：GB13927

YJ41W氧氣專用截止閥產品詳情

       百鋼閥門集團生產銷售的YJ41W氧氣截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

1、氧氣截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到較大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。


YJ41W氧氣截止閥主要性能和使用范圍：

型號 公稱壓力 殼體試驗壓力Ps（Mpa） 氣密封試驗 適用溫度（℃） 適用介質
水 氣
YJ41W-25P
YJ41W-40P 		2.5 3.8 2.5 2.5 常溫 氧氣

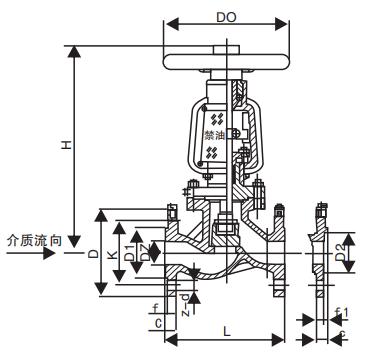

YJ41W 氧氣截止閥主要外形尺寸：


YJ41W-40P、YJ41W-40R 重 量
（kg）
公稱通徑
DN（mm） 		尺寸 （mm）
L D D1 D2 D6 b f fz z-фd Dz i H D0
15 130 95 65 45 40 16 2 4 4-ф14 82 10 202 100 5
20 150 105 75 55 51 16 2 4 4-ф14 95 13 225 100 6.5
25 160 115 85 65 58 16 2 4 4-ф14 98 15 236 125 7
32 190 135 100 78 66 18 2 4 4-ф18 120 28 312 180 13.5
40 200 145 110 85 76 18 3 4 4-ф18 135 20 328 160 16
50 230 160 125 100 88 20 3 4 4-ф18 160 25 450 320 32
65 290 180 145 120 110 22 3 4 8-ф18 180 30 530 360 45
80 310 195 160 135 121 22 3 4 8-ф18 195 32 560 400 60
100 350 230 190 160 150 24 3 4.5 8-ф23 230 40 618 450 80
125 400 270 220 188 176 28 3 4.5 8-ф25 275 42 675 450 105
150 480 300 250 218 204 30 3 4.5 8-ф25 330 50 743 560 134
200 600 375 320 282 260 38 3 4.5 12-ф30 405 55 850 640 266


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YJ41W氧氣專用截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
