您當前位置: 產品中心 截止閥 電動截止閥

J941H電動截止閥

產品概況

產品型號：J941H
公稱通徑：DN50~300mm
公稱壓力：PN1.6~16.0MPa
適用溫度：≤540℃
主要材質：碳鋼、不銹鋼等
設計標準：GB12235
結構長度：GB12221
法蘭尺寸：GB9113 JB79 HG20592-20635
壓力-溫度：GB9131 JB/T74 HG20604
試驗-檢驗：GB/T13927 JB/T9092

J941H電動截止閥產品詳情

J941H電動截止閥基本信息

       百鋼閥門集團生產銷售的J941H電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。電動截止閥只適用于全開和全關，不允許作調節和節流。


J941H電動截止閥標準參數

設計標準 GB12235
結構長度 GB12221
法蘭尺寸 GB9113 JB79 HG20592-20635
壓力-溫度 GB9131 JB/T74 HG20604
試驗-檢驗 GB/T13927 JB/T9092


J941H電動截止閥閥門特點

1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料、密封可靠、操作輕便靈活。

4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。

5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。


J941H電動截止閥適應工況
       電動截止閥閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長，適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

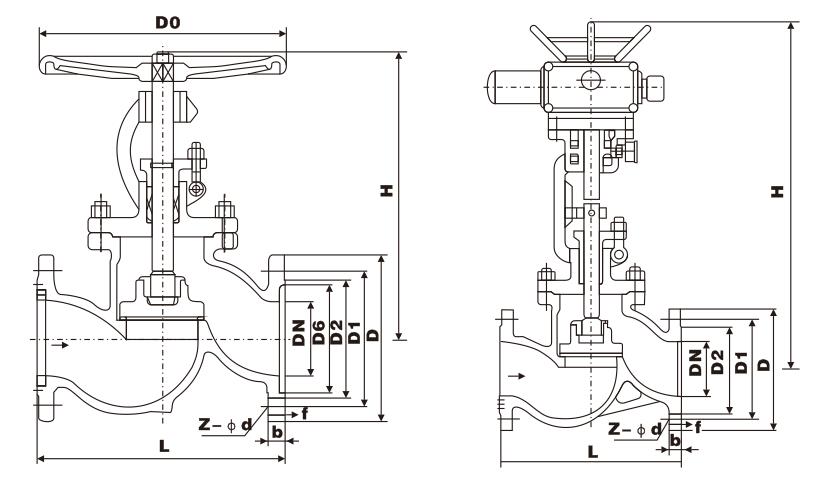

J941H電動截止閥主要外形尺寸


公稱壓力
PN(MPa) 		公稱通徑
DN(mm) 		標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 重量
1.6 50 230 160 125 100
16 3
4-φ18 590 645 48
65 290 180 145 120
18 3
4-φ18 590 690 60
80 310 195 160 135
20 3
8-φ18 590 715 65
100 350 215 180 155
20 3
8-φ18 590 770 71
125 400 254 210 185
22 3
8-φ18 590 780 119
150 480 280 240 210
24 3
8-φ23 590 810 210
200 600 335 295 265
26 3
12-φ23 810 967 320
250 622 405 355 320
30 3
12-φ25 810 1143 550
300 698 460 410 375
30 4
12-φ25 830 1292 785
2.5 50 230 160 125 100
20 3
4-φ18 590 645 50
65 290 180 145 120
22 3
8-φ18 590 690 65
80 310 195 160 135
22 3
8-φ18 590 715 67
100 350 230 190 160
24 3
8-φ23 590 770 73
125 400 270 220 188
28 3
8-φ25 590 780 127
150 480 300 250 218
30 3
8-φ25 810 810 215
200 600 360 310 278
34 3
12-φ25 810 967 322
250 622 425 370 332
36 3
12-φ30 830 1143 585
300 698 485 430 390
40 4
16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J941H電動截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
