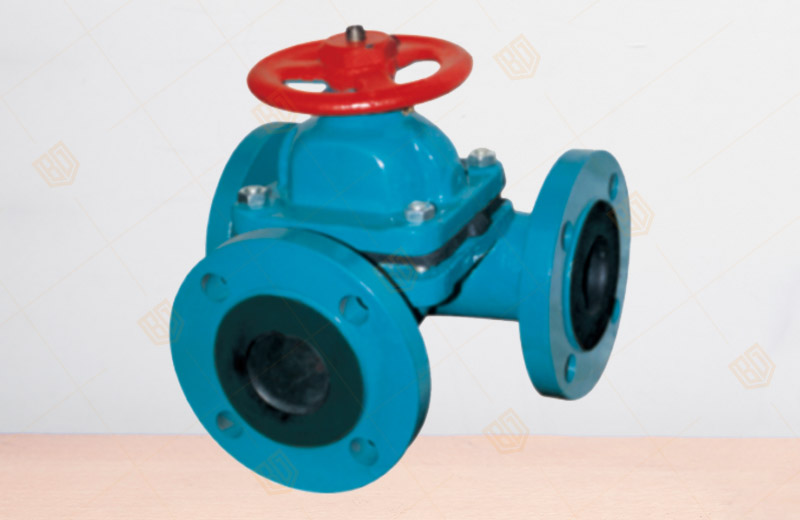

G49J三通襯氟隔膜閥
產品概況
產品型號：G49J
口徑范圍：DN20-400mm
適用溫度：≤85℃，≤250℃
適用介質：腐蝕性
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
G49J三通隔膜閥用途
百鋼閥門集團生產銷售的G49J三通隔膜閥用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
G49J三通隔膜閥測試
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
G49J三通隔膜閥結構特點
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
|
名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼
|
|
閥蓋
|
鑄鐵
|
|
閥瓣
|
鑄鐵
|
|
手輪
|
鑄鐵
|
|
隔膜
|
天然膠、丁基膠等
|
|
閥桿
|
碳鋼
|
|
公稱通徑
|
公稱壓力
|
工作壓力
|
l
|
d
|
d1
|
z-φ
|
f
|
h1
|
h2
|
d0
|
重量
|
|
20
|
1.6
|
1.6
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
66
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
66
|
4
|
||
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
96
|
6.5
|
||
|
40
|
159
|
150
|
110
|
4-18
|
2
|
136
|
156
|
96
|
7.5
|
||
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
118
|
10
|
||
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
198
|
273
|
230
|
23.5
|
||
|
100
|
305
|
220
|
180
|
8-18
|
2
|
266
|
320
|
280
|
34
|
||
|
125
|
356
|
250
|
210
|
8-18
|
3
|
319
|
386
|
280
|
44
|
||
|
150
|
406
|
285
|
240
|
8-22
|
3
|
380
|
453
|
368
|
67.5
|
||
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
506
|
626
|
400
|
141.5
|
|
|
250
|
635
|
395
|
350
|
12-22
|
3
|
598
|
734
|
500
|
229
|
||
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
3
|
698
|
778
|
560
|
321
|
|
|
350
|
749
|
505
|
460
|
16-22
|
3
|
723
|
883
|
560
|
360
|
||
|
400
|
0.25
|
-
|
565
|
515
|
16-26
|
3
|
868
|
1078
|
640
|
584
|
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G49J三通襯氟隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
