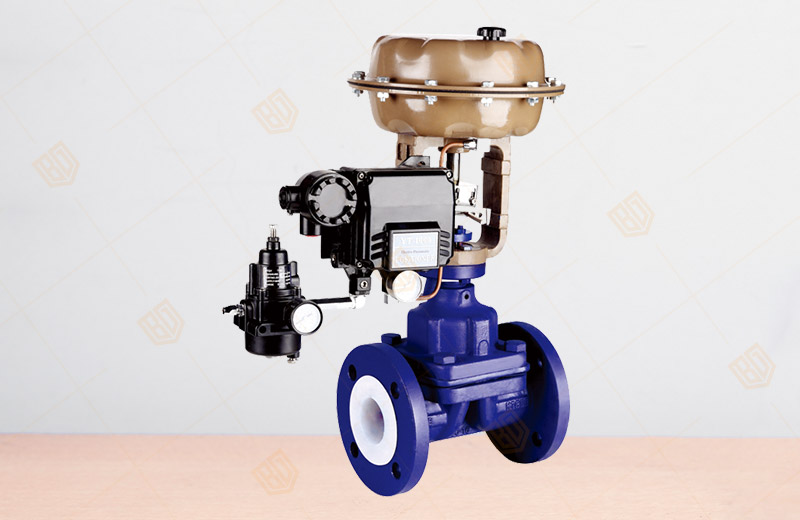

G641F46氣動襯氟隔膜閥
產品概況
產品型號：G641F46
公稱通徑：DN15~300mm
公稱壓力：PN0.6~2.5MPa
主要材質：灰鑄鐵、超低碳不銹鋼、碳鋼、不銹鋼
驅動方式：電動，氣動，手動
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
一、G641F46氣動襯氟隔膜閥 概述
百鋼閥門集團生產銷售的G641F46氣動襯氟隔膜閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。氣動襯氟隔膜閥由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，氣動襯氟隔膜閥廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
二、G641F46氣動襯氟隔膜閥 主要零件材料
| 序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | 低碳不銹鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體、閥蓋、閥瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里層 | FEPF46、PFA（可溶性聚四氟乙�。�、PCTFE（F3）、PO（聚烯烴） | |||||
| 4 | 隔膜 | FEPF46、PFA（可溶性聚四氟乙稀）、CR（氯丁橡膠）、EPDM（乙丙橡膠） | |||||
| 5 | 閥桿螺母 | ZcuAl10Fe3 | |||||
| 6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti |
| 7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
三、G641F46氣動襯氟隔膜閥 技術參數
| 公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 額定流量系數Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 | 410 | 618 | 1200 | 2150 | |
| 流量特性 | 近似快開特性 | |||||||||||||
| 公稱壓力PN（MPa） | 0.6、1.0、1.6、2.5 | |||||||||||||
| 連接形式 | 法蘭連接：PN1.0按JB78標準 | |||||||||||||
| 配用執行機構型號 | ZHA、ZHB | |||||||||||||
| 有效面積Fece2 | 280 | 400 | 600 | 1000 | ||||||||||
| 行程Lmm | 8 | 10 | 16 | 25 | 40 | 60 | ||||||||
| 作用方式 | 氣關式；氣開式 | |||||||||||||
| 彈簧壓力范圍（KPa） | 標準20—100、可選用40—200、20—60、60—100 | |||||||||||||
| 供氣壓力（MPa） | 標準0.14 可選用0.24 | |||||||||||||
| 氣源接頭 | M16×1.5 | |||||||||||||
| 固有可調比R | 30：1 | |||||||||||||
| 工作溫度 | -30~+150℃ | |||||||||||||
四、G641F46氣動襯氟隔膜閥 主要外形尺寸
|
標準值 |
|
|
|
|
|
|
|
|
||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-фd |
d0 |
H |
H1 |
WT(kg) |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
15 |
1/2 |
125 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
100 |
105 |
110 |
3.5 |
||
|
20 |
3/4 |
135 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
100 |
115 |
125 |
4 |
||
|
25 |
1 |
145 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
120 |
120 |
135 |
5.5 |
||
|
32 |
11/4 |
160 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
120 |
125 |
150 |
8 |
||
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
140 |
135 |
175 |
11 |
||
|
50 |
2 |
210 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
140 |
155 |
195 |
14 |
||
|
65 |
21/2 |
250 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
170 |
200 |
23 |
||
|
80 |
3 |
300 |
195 |
160 |
135 |
3 |
22 |
4-ф18 |
200 |
200 |
255 |
29 |
||
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-ф18 |
280 |
270 |
325 |
46 |
||
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-ф18 |
320 |
335 |
405 |
70 |
||
|
150 |
6 |
460 |
280 |
240 |
210 |
3 |
24 |
8-ф23 |
320 |
370 |
450 |
95 |
||
|
200 |
8 |
570 |
335 |
295 |
265 |
3 |
26 |
8-ф23 |
400 |
480 |
600 |
170 |
||
|
250 |
10 |
680 |
390 |
350 |
320 |
3 |
28 |
12-ф23 |
500 |
545 |
620 |
270 |
||
|
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-ф23 |
500 |
585 |
680 |
320 |
||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G641F46氣動襯氟隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
