您當前位置: 產品中心 閘閥 傘齒輪閘閥

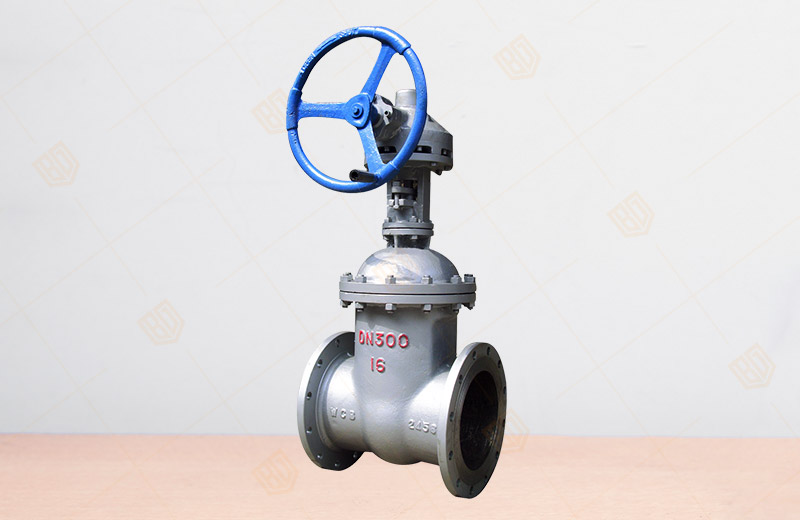

Z541H傘齒輪閘閥

產品概況

產品型號：Z541H
公稱通徑：DN50～600mm
公稱壓力：PN1.5～10.0MPa
工作溫度：-29～300℃(碳鋼)
適用介質：水、蒸汽、油品、醋酸、氧化性介質、尿素等
主要材質：碳鋼、鉻鉬鋼、鉻鎳鈦鋼
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭連接尺寸：JB/T79-94
閥門檢查和試驗：GB/T13927-92

Z541H傘齒輪閘閥產品詳情

一、Z541H傘齒輪閘閥-主要特點及用途
 1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
 2、密封面采用不銹鋼和硬質合金，使用壽命長。
 3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
 4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。


二、Z541H傘齒輪閘閥-主要零件材料

零件名稱 材 料 零件名稱 材 料
閥 體 WCB A105 Cr5Mo ZGCr18Ni9Ti 閥 蓋 WCB A105 Cr5Mo ZGCr18Ni9Ti
支 架 WCB A105 Cr5Mo ZGCr18Ni9Ti 閘 板 WCB 25 Cr5Mo ZGCr18Ni9Ti
閥 桿 2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti 閥 座 25 25 304 304
密封環 304、增強柔性石墨 填 料 增強柔性石墨
閥桿螺母 ZCuA110Fe3

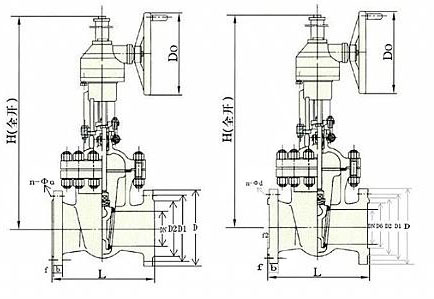

三、Z541H傘齒輪閘閥外形尺寸表


公稱通徑 DN(mm) 尺寸 1.6Mpa 2.5MPa
L D D1 D2 b f Z-d H2 D2 齒輪裝置
300 500 460 410 375 40 3 12-25 1310 310 BA-0
350 550 520 470 435 34 4 16-25 1468 310 BA-0
400 600 580 525 485 36 4 16-30 1780 460 BA-1
450 650 640 585 545 40 4 20-30 1880 460 BA-1
500 700 705 650 608 44 4 20-34 2110 460 BA-2
600 800 840 770 718 48 5 20-41 2410 460 BA-2




溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z541H傘齒輪閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
