Z41X明桿軟密封閘閥

產品概況

產品型號:Z41X
公稱通徑:DN15-600 mm
公稱壓力:PN1.6~2.5MPa
適用溫度:0~80℃
適用介質:水
閥體材質:球墨鑄鐵等
驅動方式:手動、電動、氣動等
法蘭標準:GB/T 17241.6 GB9113
試驗標準:GB13927 AP1598

Z41X明桿軟密封閘閥產品詳情

一、Z41X明桿軟密封閘閥產品的概述
       百鋼閥門集團生產銷售的Z41X明桿軟密封閘閥除具有彈性座封閘閥的優點之外,并可以較直觀顯示閥門開度,啟閉迅速可靠,故常用于消防及工業系統。一 般安裝于距地面較高的位置。利用閘門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封 不良、漏水和生銹的現象?蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫 藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

二、Z41X明桿軟密封閘閥產品的特點
 1、整體包膠:閘門采用整體包膠,其良好的覆蓋性能與精確的幾 何尺寸,保證密封可靠,壽命。
 2 、重量輕:閥體采用球鐵制成,重量輕,安裝方便。
 3、平底閥座:底部采用與水管相同的平底式閥座設計,不產生雜 物淤積,密封更可靠。
 4、耐腐蝕:內 腔采用無毒環氧樹脂涂狀,防止腐蝕和生銹,不但可供生飲,而且可用于污水系統。
 5、三“0”密封:閥桿采用三道0型 環密封,磨擦阻力小,開關輕巧,不漏水。


三、Z41X 明桿軟密封閘閥主要性能參數

壓力等級 1.0MPa、1.6MPa、2.5MPa
閥體耐壓 1.5MPa、2.4MPa、3.75MPa
密封試驗 1.1MPa、1.76MPa、2.75MPa
工作溫度 0~80℃
適用介質


四、 Z41X明桿軟密封閘閥主要零件材料

序號 名稱 材料 序號 名稱 材料
1 閥體 球墨鑄鐵 8 止推墊 錫青銅
2 閘板 球墨鑄鐵外覆EPDM 9 軸套 錫青銅
3 螺栓 鍍鋅 10 螺栓 鍍鋅
4 密封圈 NBR 11 軸蓋 球墨鑄鐵
5 閥蓋 球墨鑄鐵 12 防塵罩 NBR
6 閥桿 不銹鋼 13 手輪 鑄鐵
7 “O”形密封圈 NBR 14 緊固螺母

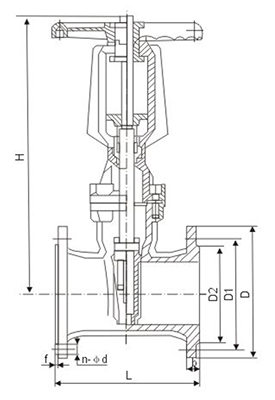

五、Z41X明桿軟密封閘閥主要外形連接尺寸


DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

HA

322

332

350

420

581

581

736

882

1009

1300

1380

HC

374

398

429

524

721

736

942

1031

1117

1655

1805



溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z41X明桿軟密封閘閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
