您當前位置: 產品中心 油田閥門 氣動平行切斷閘閥

ZSDⅡC氣動平行切斷閘閥

產品概況

產品型號：ZSDⅡC（DX）
公稱通徑：DN40~700mm
公稱壓力：PN1.6~10.0MPa
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭面尺寸：JB79 GB/T9112-9131
檢查與試驗：JB/T9092-99 GB/T13927-92

ZSDⅡC氣動平行切斷閘閥產品詳情
ZSDⅡC氣動平行切斷閘閥結構特點及工作原理
1、執行機構的輸出力通過閥桿作用于主閥芯時，被設計一定角度，主閥芯，轉換成水平方向左右的力，又通過次閥芯，密封盤緊壓兩閥座，形成雙陰斷密封，密封不泄漏，力矩小，開關閥門密封結合面無摩擦，從根本上解決了閥芯在閥體卡死或打不開的弊病現象。
2、氣動執行機構采用活塞式機構，電磁閥作為控制氣缸上下部分的進氣，排氣的切換元件，以控制啟閉件作垂直上下位移，控制閥門開啟與關閉的目的，
3、配用回訊器用于發送閥門開關狀信號，電磁閥實現遠距離控制，集中控制，自動控制，和現場操作。
5、閥啟閉狀態的現場指示，上裝的外伸示指示桿的上升和下降，標志閥門全開時(外伸指示桿位于較高位置)，閥門全關閉時（外伸指示桿位于較低位置）。
6、帶彈簧復位的單作用氣動裝置或空氣罐系列確保電源，氣源時故障自動開關，安全，可靠，訊速，環保，節能。

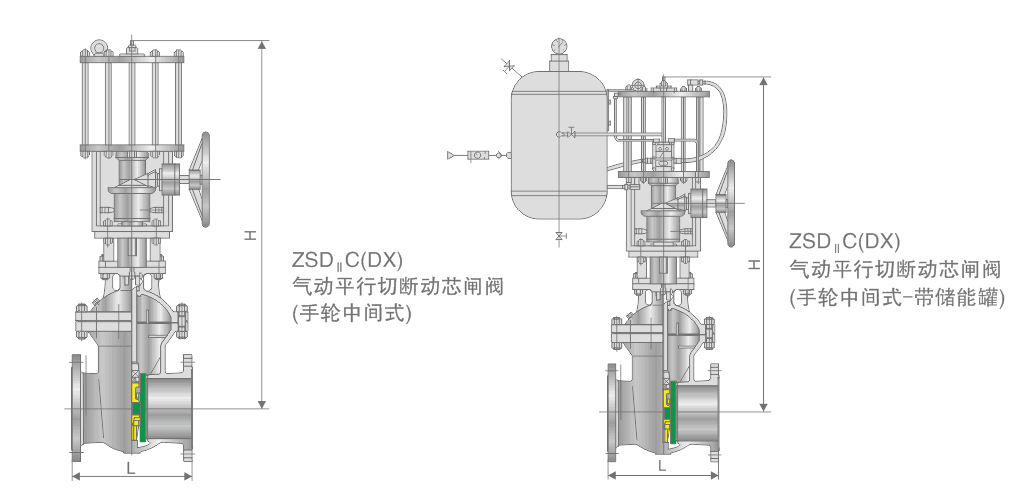

ZSDⅡC氣動平行切斷閘閥主要外形尺寸
公稱通徑[DN] 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
L/mm
















H/mm 1.6,2.5MPa △ △ △ △ 865 965 1065 1345 1550 1810 2010 2295 2510 2700 3240 3655
4.0 △ △ △ △ 892 995 1146 1417 1642 1896 2090 2312 2594 2804 3278 -
6.4 △ △ △ △ 892 995 1146 1417 1642 1896 2090 2312 2594 2804 3278 -
10.0 △ △ △ 895 906 1010 1162 1432 1658 1912 2105 2328 2610 2820 3295 -
備注Note △的適用上裝式


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZSDⅡC氣動平行切斷閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
