您當前位置: 產品中心 止回閥 不銹鋼立式止回閥

H42W不銹鋼立式止回閥

產品概況

產品型號：H42W
公稱通徑：DN40～200mm
公稱壓力：PN1.6~2.5MPa
適用溫度：≤200
適用介質：腐蝕性介質、弱腐蝕介質
主要材質：鉻鎳鈦不銹鋼、鉻鎳鉬鈦不銹鋼
設計標準：API6D、JB/T8937、API594
結構長度：API594、JB/T8937
連接標準：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T12224

H42W不銹鋼立式止回閥產品詳情

H42W不銹鋼立式止回閥產品概述

       百鋼閥門集團生產銷售的H42W不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。



H42W不銹鋼立式止回閥材料表

型號 PN 工作壓力/Mpa 適用溫度/℃ 適用介質 材料
閥體、閥瓣 導向閥 密封面
H42W-16P 16 1.6 ≤200 腐蝕性介質 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼
H42W-25R 25 2.5 弱腐蝕介質 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼


H42W不銹鋼立式止回閥性能規范

技術參數 壓力等級
16 20 25 32 35 40 45 50 60 70
工作壓力（Mpa） ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
試驗壓力（M） 強度 24 30 37.5 48 52.5 60 67.5 75 90 105
密封 17.6 22 27.5 35.2 38.5 44 49.5 55 66 77

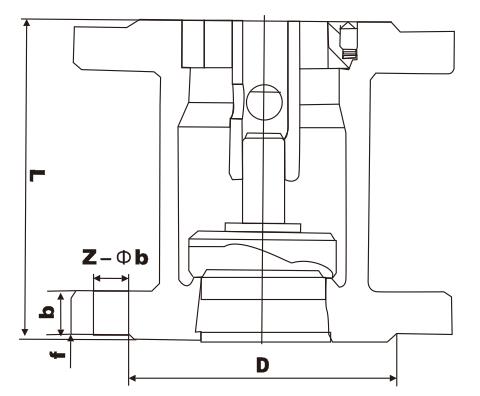

H42W不銹鋼立式止回閥主要外形尺寸1.6Mpa


型號 公稱通徑DN 主要連接尺寸尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
H42W-16PH42W-16R 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215


2.5Mpa

型號 公稱通徑
DN（mm） 		尺寸
L 1 L 2 L 3 D D1 D2 b f Z-Φ
H42W-25PH42W-25R 15 - 85 85 95 65 45 16 - 4-Φ14
20 - 95 95 105 75 55 16 - 4-Φ14
25 - 100 105 115 85 65 16 - 4-Φ14
32 - 105 150 135 100 78 16 - 4-Φ14
40 - 115 160 145 110 88 18 - 4-Φ14
50 140 125 170 160 125 100 20 3 4-Φ14
65 160 145 180 180 145 120 22 3 8-Φ18
80 185 155 200 195 160 135 22 3 8-Φ18
100 210 210 210 230 190 160 24 3 8-Φ23
125 - 275 275 275 220 188 28 3 8-Φ25
150 300 225 300 300 250 218 30 3 8-Φ25
200 380 380 380 360 310 278 34 3 12-Φ25


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H42W不銹鋼立式止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
