Q647F氣動固定球閥

產品概況

產品型號:Q647F
公稱通徑:DN50~500mm
公稱壓力:PN1.6~6.4MPa
適用溫度:-28℃~300℃
適用介質:水、蒸汽、油品、硝酸類、醋酸類
驅動方式:手動、氣動
結構長度按:GB1221-89
法蘭尺寸按:GB9113、JB79-59
檢驗試驗按:JB/T9092-99

Q647F氣動固定球閥產品詳情

Q647F氣動固定球閥概述

       百鋼閥門集團生產銷售的Q647F氣動固定球閥,氣動球閥,球閥是雙向閥,流向無限制。中法蘭用螺柱連接,上下閥桿均設有滑動軸承,減少磨擦,使用操作省力、平穩。在正常情況下:壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封,壓力高時,在閥座上形成活塞效應,在上游介質壓力作用下,使閥座壓緊球體達到密封、氣動固定球閥,氣動球閥,球閥廣泛應用于過程控制系統實現開或關。


Q647F氣動固定球閥技術參數

閥類 傳動方式 連結形式 結構形式 密封面 公稱壓力(MPa) 閥體材料
球閥 6-氣動
6s-氣動帶手動
4-法蘭式
固定球直通 F-氟塑料
H-合金鋼
PPL
1.6
2.5
4.0
6.4
按表內閥體
材料代號
公稱通徑DN(mm) 50-500
材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚笨
填料 聚四氟乙烯 柔性石墨



適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃~300℃
控制型式 雙作用/單作用
作用型式 切斷/調節
輸入信號 電信號:0~10mA、-4~10mA 氣信號20~100kPa
回信電壓 AC220V/DC24V
工作介質 凈化壓縮壓氣
執行器 型號 GT系列、HY系列、AW系列、ZSH系列等
氣源壓力 0.4~0.7MPa

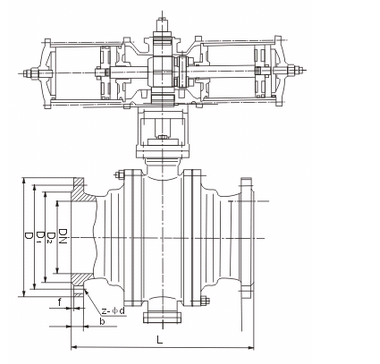

Q647F氣動固定球閥安裝尺寸表

公稱通徑DN(mm) 尺 寸 執行器型號
1.6MPa 2.5MPa 4.0MPa
L D D1 B Z-φD L D D1 B Z-φD L D D1 B Z-φD
50 203 160 125 16 4-18 216 160 125 20 4-18 216 160 125 20 4-18 可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
(以上選配僅供參選
具體選用根據實際要求)
65 222 180 146 18 4-18 241 180 145 22 8-18 241 180 145 22 8-18
80 241 195 160 20 8-18 283 195 160 22 8-18 283 195 160 22 8-18
100 305 215 180 20 8-18 305 230 190 24 8-23 305 230 190 24 8-23
125 356 245 210 22 8-18 381 270 220 28 8-25 381 270 220 28 8-25
150 394 280 240 24 8-23 403 300 250 30 8-25 403 300 250 30 8-25
200 457 335 295 26 12-23 502 360 310 34 12-25 502 375 320 38 12-30
250 533 405 355 30 12-25 586 425 370 36 12-30




300 610 460 410 30 12-25 648 485 430 40 16-30




350 686 520 470 34 16-25 762 550 490 44 16-34




400 762 580 525 36 16-30 838 610 550 48 16-34




450 864 640 585 40 20-30 914 660 600 50 20-34




500 914 705 650 44 20-34 991 730 660 52 20-41







溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q647F氣動固定球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們。
