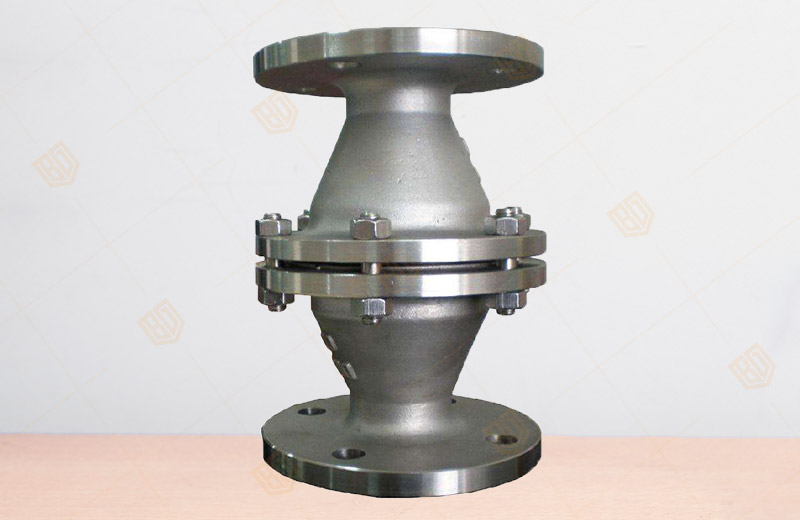

GZW-1防爆管道阻火器
產品概況
產品型號：GZW-1
公稱通徑：DN20~200mm
公稱壓力：PN0.6~5.0MPa
工作溫度：≤480℃
主體材質：碳鋼WCB、不銹鋼304、316
適用介質：甲類、油品、氫氧液化類、煤油、柴油、甲笨、原油等
連接形式：法蘭連接（II） 內螺紋連接（III） 外螺紋連接（IV）
設計標準：GB5908-86、GB1347-92
法蘭標準：HG 20592-97、ANSI B 1.6 、GB HGJ SH JB
一、GZW-1防爆管道阻火器概述：
百鋼閥門集團生產銷售的GZW-1阻爆燃型管道阻火器系新型可燃?xì)怏w管道阻火器，屬更新?lián)Q代的新產品。
該阻火器阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼等多種材料，可滿足各種不同工藝管道的需要。
二、GZW-1防爆管道阻火器性能及特點：
1、該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
2、易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
三、GZW-1防爆管道阻火器適用范圍：
GZW-1防爆管道阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。
四、GZW-1防爆管道阻火器零部件材料：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316 |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ | ≤480℃ |
| 公稱壓力（MPa） | 0.6~5.0MPa |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
五、GZW-1防爆管道阻火器連接尺寸：
| 規格 | 安裝尺寸 | ||||
| D | K | DL | L | N-d | |
| DN20 | 105 | 75 | 195 | 200 | 4×14 |
| DN25 | 115 | 85 | 195 | 200 | 4×14 |
| DN32 | 135 | 100 | 245 | 220 | 4×18 |
| DN40 | 145 | 110 | 245 | 240 | 4×18 |
| DN50 | 160 | 125 | 245 | 240 | 4×18 |
| DN65 | 180 | 145 | 245 | 240 | 4×18 |
| DN80 | 195 | 160 | 280 | 270 | 8×18 |
| DN100 | 215 | 180 | 335 | 280 | 8×18 |
| DN125 | 245 | 210 | 380 | 300 | 8×18 |
| DN150 | 280 | 240 | 460 | 360 | 8×22 |
| DN200 | 335 | 295 | 520 | 420 | 12×22 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GZW-1防爆管道阻火器性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
